VP-84ETH RGBHV/平衡式音频矩阵切换器的说明： |
|
商品说明

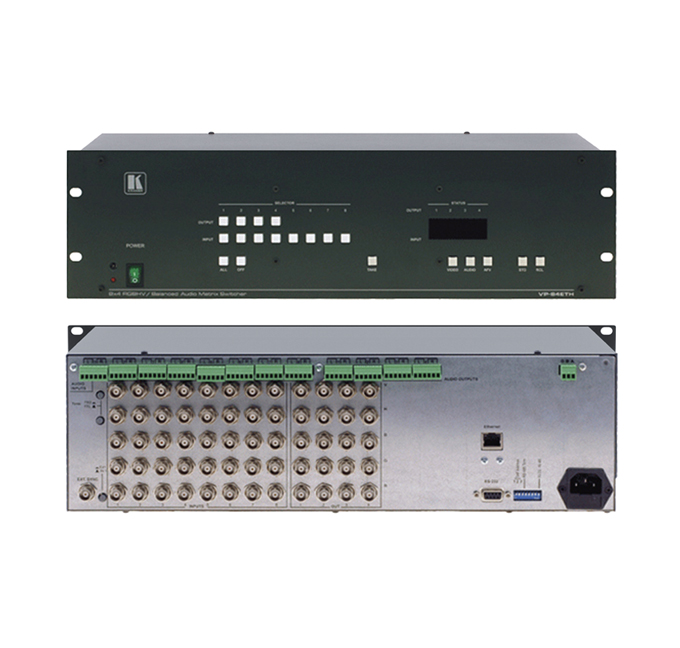

8x4 RGBHV/平衡式音频矩阵切换器
描述
Kramer VP-88ETH/VP-84ETH/VP-82ETH/VP-66ETH/ VP-64ETH 是高性能的,8x2/8x4/8x8/6x4/6x6 RGBHV/ 平衡式立体声音频矩阵,用于高分辨率视频, 计算机图象和平衡式立体声音频, Y/C 和 YUV 的混合应用. 是真正的矩阵切换器, 路由任何输入到任意输出或全部输出,由3个高带宽的视频通道 , 红, 绿,蓝 和两个TTL (逻辑电平) 通道 – 行和场同步. 由于VP-88ETH/VP-84ETH/VP-82ETH/VP-66ETH/ VP-64ETH 支持场间切换,当输入信号采用同一个参考同步信号时,切换过渡无脉冲干扰. VP-88ETH 在RGBHV/Audio 矩阵切换器产品系列中是最大的,它包括 VP-84ETH (8x4), VP-82ETH (8x2), VP-66ETH (6x6), 和 VP-64ETH (6x4), 性能一致. 此款产品设计性能先进,包括音频单切,提供音频独立于视频的切换. 预存储提供快速进入设备配置.另外,有许多方式控制VP-88ETH : 前面板, RS-485 或 RS-232 接中控, PC, 或其他串口控制. 同时也支持ETHERNET 连接, 以及 用 Kramer RC-IR1 红外线遥控器. 标准的19” 机框 (3U). 视频带宽超过 300MHz 保证更大范围的应用。
规格
输入: 8x3 视频 (RGB): 0.7 Vpp/75ohm, BNCs;
1 路 Sync/Video 同步锁相,带同步选择开关 1Vpp/75ohm BNC;
8x2 Hs & Vs, TTL level/510 ohm 或视频 0.7 Vpp/75ohm, BNCs;
8 平衡式立体声音频, +4dBm/33kohm,凤凰头
输出: 4x3 视频 (RGB): 0.7 Vpp/75ohm, BNCs;
4x2 Hs & Vs, TTL level/510 ohm 或视频0.7 Vpp/75ohm, BNCs;
4 balanced stereo audio, +4dBm/33kohm, on detachable terminal blocks
最大输出电平: 视频: 0.7 Vpp (RGB)
音频: +4dBm/150ohm (24Vpp max.)
带宽 (-3dB): 视频: 300MHz, 满负荷
音频: 100kHz
信噪比: 视频: 74dB
音频: 84dB unweighted, (1Vpp)
串扰: VIDEO: <-50dB @ 5MHz
控制: 手动, RS-232, RS-485 或以太网
音频总体谐波损失: 0.025% (1V, 1kHz)
电源: 230VAC, 50/60 Hz, (115VAC, U.S.A.)
尺寸: 19" x 7" x 3U
重量: 5.5kg (12.2lbs) approx.
附件: 电源线, Windows®-based 配置管理软件,
Windows®-based Kramer 控制软件, 适配器
典型应用
展示和制作应用
|
